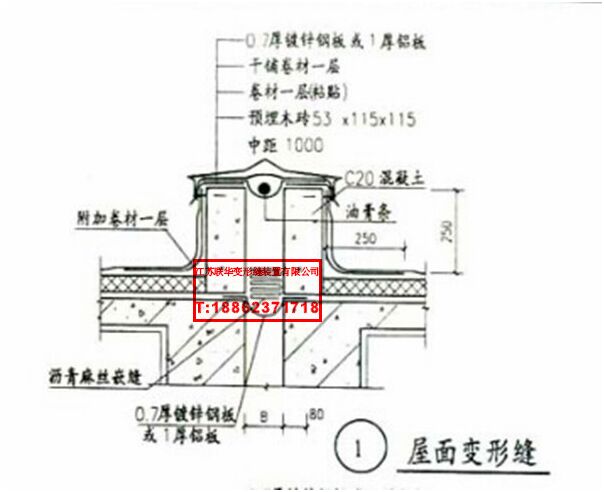

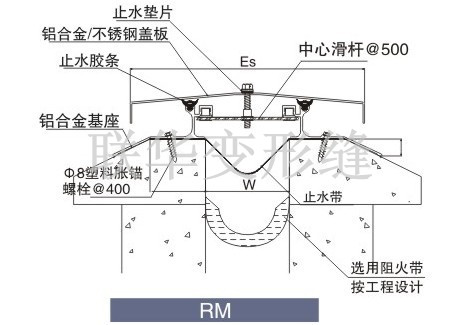

屋面变形缝图集和做法要点有很多，从国标图集04cj01-1、04cj01-2、04cj01-3到各地方图集中都有详细描述了屋面变形缝构造节点，虽然名字ＲＭ,ＳＲＭ,Ｒ-ＷＭ,ＳＲ-ＷＭ、QCC、QCC-1、LCC、LCC-1、WDP、WDJ、WDP-II、WDJ-II不同，但是原理还是相似的，按构造可以分为三类：金属盖板型屋面变形缝、抗震型屋面变形缝和V字型平屋面(上人屋面)变形缝，其中前两者的伸缩原理是一样利用滑竿自由移动来确保屋面变形缝装置的伸缩量，而V字型平（坡）屋面变形缝是利用盖板中心的凸起部位进行拉伸和压缩，具体构造图见下面

平屋面(上人屋面)变形缝图集

了解屋面变形缝图集构造可以顺利的进入安装产品，具体的变形缝图集在本公司网站都有详述，点击网站首页的“变形缝图集”可以免费下载您所需的屋面变形缝图集做法，注意的是不论选用哪个型号的产品，都要按照程序进行逐项施工，做好防水卷材的铺设，面板搭接和注胶，这样可以有效的防止雨水渗漏，对后期的建筑物起到保护作用。
