每个成品变形缝装置都依据变形缝图集来生产的，变形缝构造及设置的原理和图集是一致，在设置变形缝时要先根据工程实际情况选定图集节点，选用哪个节点就必须要先研究该变形缝构造是否符号产品在此位置应用，所以对变形缝构造有了一定的了解才能参与变形缝设置工作，变形缝构造分为金属卡锁型(下图)、

金属盖板型(下图)、

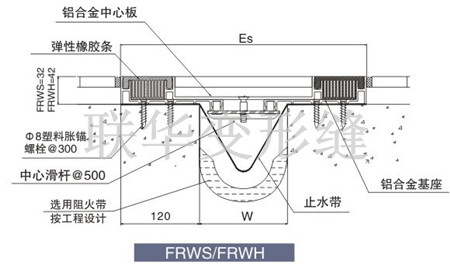

双列嵌平型(下图)、

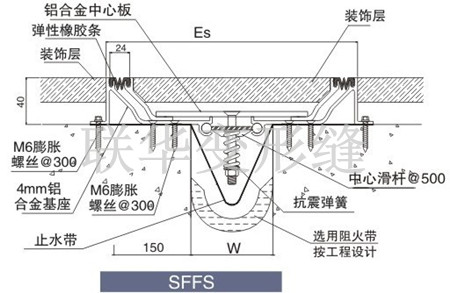

抗震型(下图)、

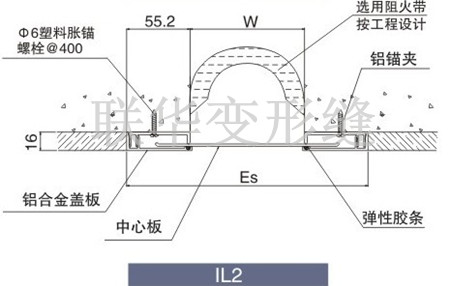

单列嵌平型(下图)、

承重型(下图)

以上六种，在外墙变形缝、内墙变形缝、屋面变形缝部位选用的金属卡锁型和金属盖板型的多，双列嵌平型和承重型只实用于地面部位，分清了上面的描述对变形缝构造与变形缝设置的原理有了基础的了解，以后的工作就会变的简单轻松了，在各对应部位选出对应的变形缝节点作为施工图纸，在此联华变形缝提醒您尽量选用国标变形缝图集，因为有的地方图集是多年前设计的，现代建设高速发展的脚步已经让有的地方图集实用性较低了！
