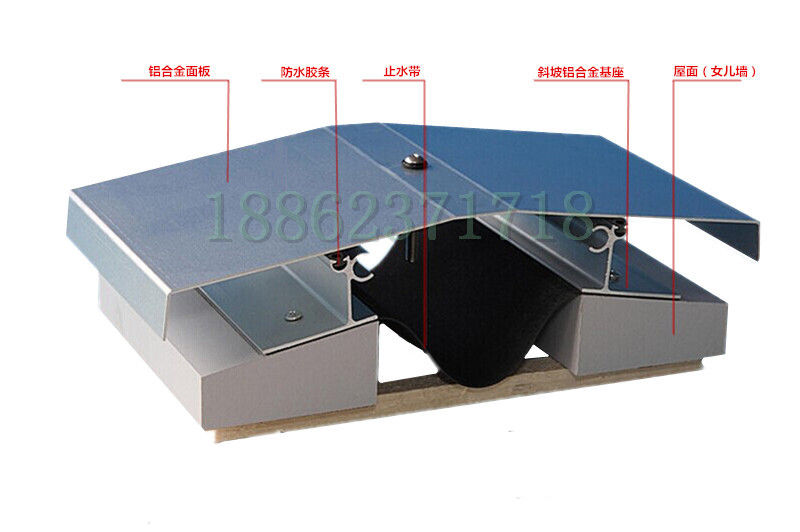

屋面变形缝是全部屋面变形缝型号规格的统称，屋面变形缝构造详图分为盖板型屋面变形缝、抗震型屋面变形缝和平屋面变形缝（也叫V字型屋面变形缝），在您购买屋面变形缝时要区分好是什么型号的，在国标变形缝图集中都是盖板型屋面变形缝(下图)

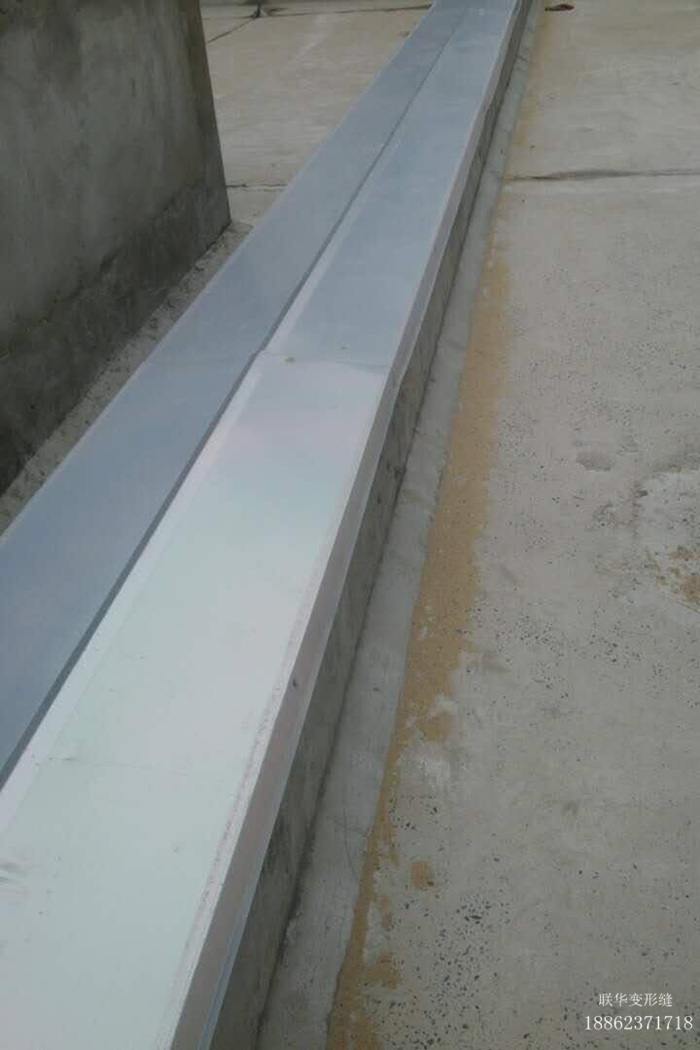

  抗震型屋面变形缝(下图)，当然有的抗震型屋面变形缝是在上图盖板型屋面基础上加弹簧滑竿。

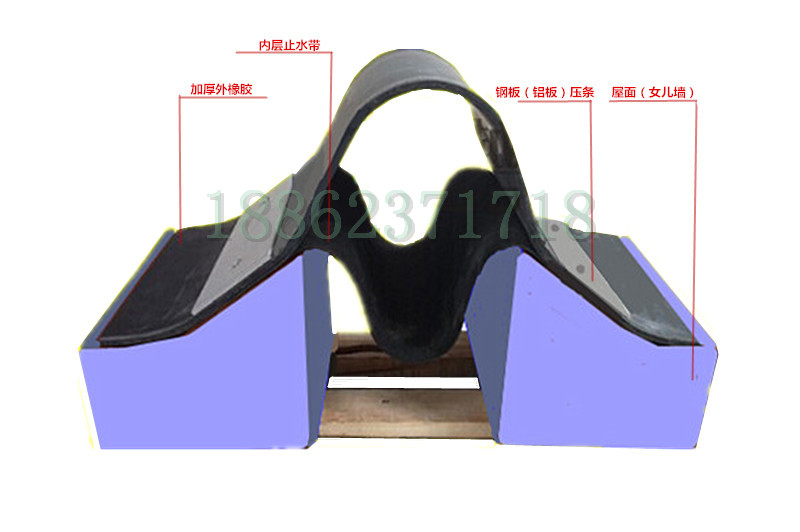

在个别地方图集就要求按照平屋面变形缝做法，例如98zj111图集第16页、17页的节点图就是如图

  清楚了这三种屋面变形缝构造详图，我们来看看它们之间的区别，首先说盖板型屋面变形缝，众所周知盖板型由面板、基座、滑竿和止水带及中心螺丝组成，整个产品通过滑竿的自由移动来保证其达到伸缩量，面板保持不动时可以有效保护建筑物，抗震型屋面变形缝与其不同点是滑竿上的抗震弹簧，弹簧可以避免中心螺丝因为发生伸缩时的垂直应力，其它附件均如盖板型相同，平屋面的伸缩原理是依据产品顶部的V字，当建筑物发生伸缩时通过拉伸或挤压V字保证产品的伸缩量，它没有基座滑竿止水带之类的附件，两侧折弯包住女儿墙外围，在安装时膨胀螺丝固定在侧边，可以防止雨水顺着螺丝淋进伸缩缝内。联华小编为您总结分析了有关屋面变形缝构造详图的内容，仅供大家参考学习！
