内墙(顶棚)卡锁型I-IL1变形缝适用于直角部位,在其它图集中也叫LADR、LAD、NJK。其原理是由一块L型中心板来实现伸缩,中心板一侧倒扣在配套基座内,另一侧紧贴在建筑物墙面,利用单边固定。具体安装做法如下
一、槽口预留处理

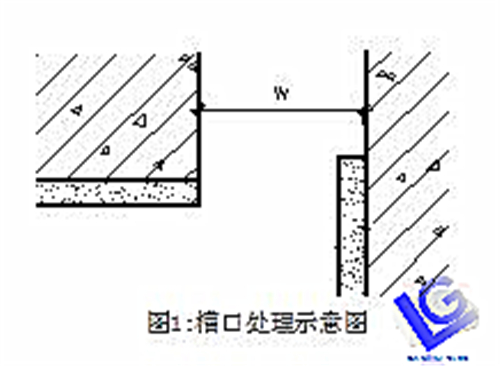

槽口预留处理如图1所示形状寸。图中W为伸缩缝缝宽。
槽口两边完成面保持在同一平面。
清除干净缝内垃圾。
二、安装铝合金基座
1、弹线确定基座安防位置
摆好基座,用红油漆点好基座螺丝孔位置
在标记位置用电锤钻孔,装上6mm塑料膨胀螺丝。

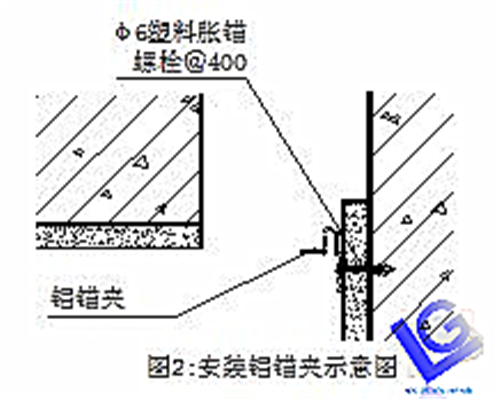

4、摆好基座(每米安装2个),拧上M4圆头螺丝,完成如图2所示。
三、安装盖板
1、摆上盖板,使盖板上卡锁和基座卡锁对齐
2、用皮榔头将卡锁敲入基座内部卡槽

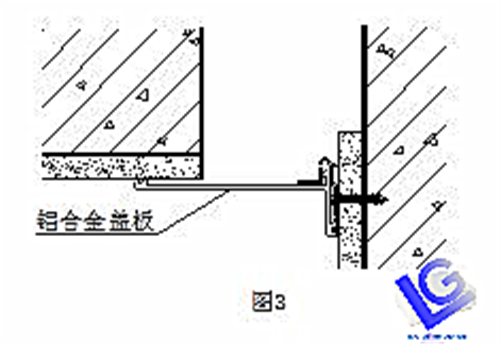

3、盖板接头完成2边对齐,如图3所示
4、接头部位用锉刀锉平即可。
