盖板型IM型内墙变形缝、顶棚变形缝QBE平面型安装做法工艺图
盖板型IM和QBE都属于内墙、顶棚变形缝系列，产品美观且价格实惠，是很多工程建设首选之一。
一、槽口预留及处理.

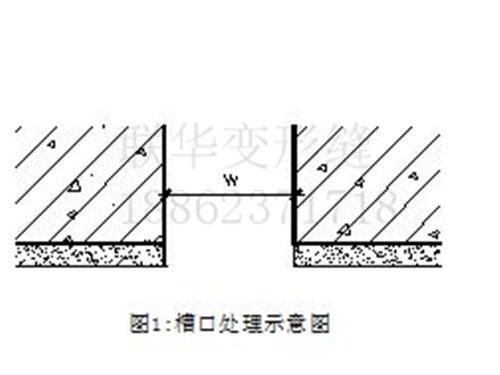

1、槽口预留处理成如图1所示形状、尺寸。图中Ｗ为伸缩缝缝宽。
2、保持整条缝的直线度。
3、槽口两边完成面保持在同一平面上。
4、清除干净缝内杂物及垃圾。
二、安装铝合金基座.
1、摆上铝合金基座，用红漆将基座上孔的位置标记到安装基面上。
2、在标记位置用电锤钻孔，装上6ｍｍ塑料膨胀管。

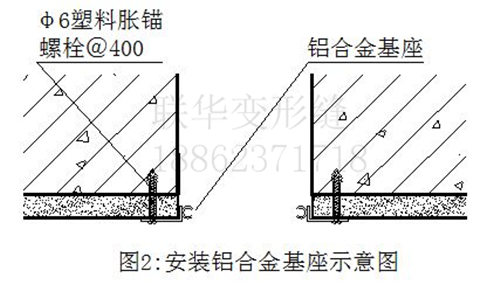

3、摆上铝合金基座，拧上Ｍ4园头自攻螺钉。完成后如图2所示形状。
4、铝合金基座分断可用钢锯锯断或用铝合金切割机锯断。
三、安装滑杆、盖板.
1、摆上盖板，将滑杆安装位置标记到铝合金基座上。
2、用胶带纸将滑杆初步固定至要安装的部位。

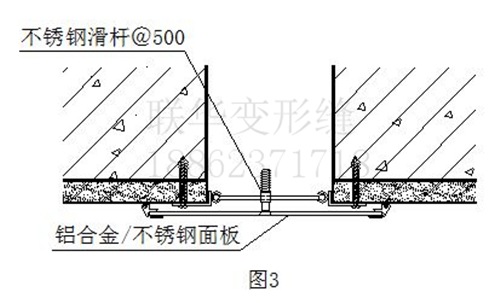

3、摆上盖板，拧上滑杆螺丝。完成后如图3所示形状。（同产品图）。
金属盖板型内墙变形缝做法 4、盖板接头处两边对齐。
5、铝合金盖板分断可用钢锯锯断，用铝合金锉刀锉平。不锈钢盖板分断可用角磨机装1ｍｍ或2ｍｍ砂轮切割片切断再磨平。此型号产品转角型点击此处查看安装做法工艺图。
